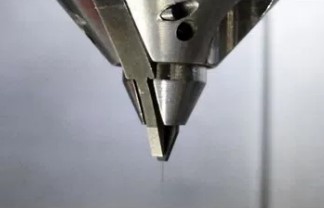

Sarix electrode (zo groot als een haar)

Sarix 3D vonkfrezen

Uitleg:

De Sarix SX200 is een machine die met een kleine elektrode kan vonkfrezen. Materiaal verwijderen gebeurt door microvonken, en niet door abrasief snijden.

Mooi is dat deze elektrode ook zeer nauwkeurige diepe gaten kan aanbrengen (Lengte diepte ratio 150!).

De elektrode is door een dress-syteem in de machine zeer nauwkeurig te vormen. De sarix verwijdert laag voor laag en kan dit met zeer fijne pulsvormen waardoor een uitstekend oppervlakte het eindresultaat is.

De machine word met CAD/CAM software aangestuurd en is daarmee uniek omdat de machine in een systeem (één opspanning) vanuit een simpele rechte elektrode complexe 3D vormen aan kan brengen.



Elivator Pitch:

Perfect ronde gaten

Concentrische nauwkeurige gaten

Gecontroleerde rechtheid van gaten (Geen 'taper' vorm)

Geen beschadigd oppervlak

Nauwkeurige 3D vormen

Hoge kwaliteit oppervlak

Diameter diepte verhouding 150

Geen kracht op kleine structuren

Geen dure freesslijtage



Sarix EDM Principe

[Principe Sarix: zeer gecontroleerde vonk aan de onderkant van de elektrode]



SARIX stappen:

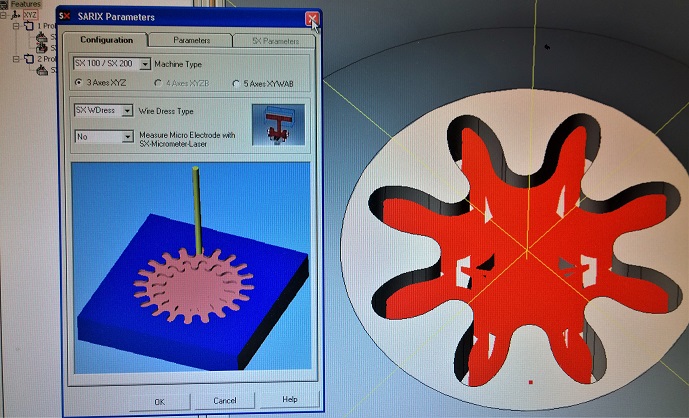

1: Programmeren van de CAD file.

programmeren sarix

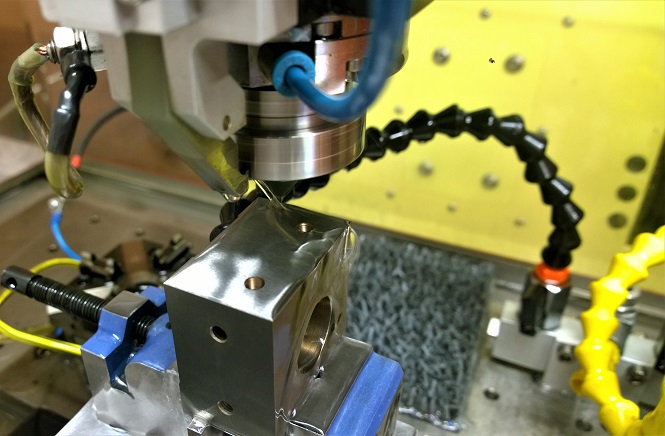

2: Vonkfrezen van het profiel.

Vonkfrezen

Video van detail

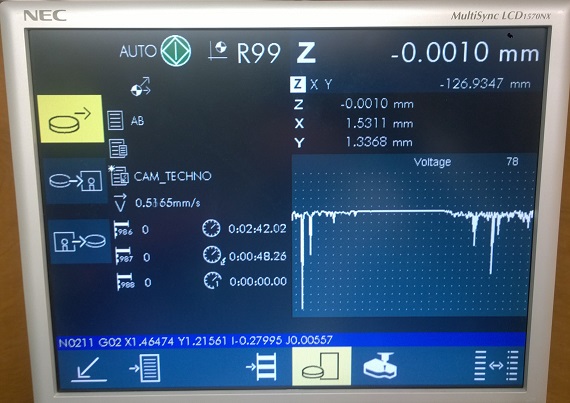

3: Proces controle tijdens bewerken.

Procescontrole

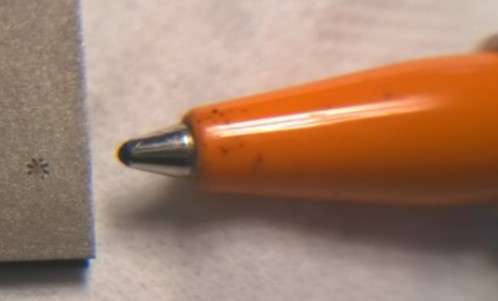

4: Het eindresultaat.

Gearpen

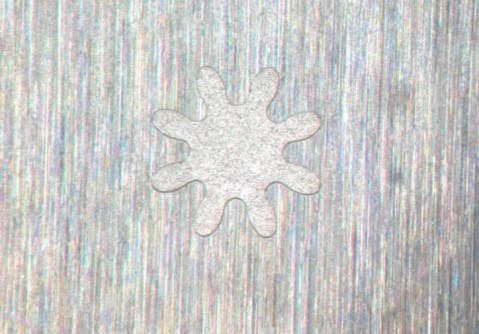

5: Vergroting van het resultaat.

Gear



Wilt u weten of wij wat voor uw series kunnen betekenen? Neem contact op.
